Chráničky a ochranné trubky konstrukce

Chráničky a ochranné trubky se používají jen v nezbytných případech k jedné nebo několika z níže uvedených funkcí:

• chráničky se používají k ochraně prostoru před únikem plynu při průchodu potrubí dutými prostory s přesahem nejméně 1 m okrajů těchto prostor, případně současně mohou sloužit k ochraně plynovodního potrubí před vnějšími silovými účinky;
• ochranné trubky se používají k ochraně plynovodního potrubí před vnějšími silovými účinky.

Čelo chráničky musí být plynotěsné, doporučuje se je utěsňovat přednostně manžetami.

Čelo ochranné trubky musí být pouze zajištěno proti vniknutí nečistot.

Současné konstrukce chrániček.

Obvykle betonové, plastové a u vodovodů, plynovodů a ropovodů nejčastěji chráničky ocelové.

Rozhodující je vystředění chráněného potrubí zabraňující galvanickému kontaktu chráničky s potrubím.

• Chránička – trubka nebo potrubí chránící okolní prostor před únikem plynu, případně současně plynovod před vnějšími silovými účinky;
• ochranná trubka (ochranné potrubí) – trubka nebo potrubí sloužící k ochraně plynovodu před vnějšími silovými účinky (mechanické poškození nebo nadměrné namáhání);
• musí zabezpečit volný posun potrubí při dilataci potrubí;
• nesmí být nadměrně namáháno od distančních prvků uložení;
• má být na obou koncích vystředěno.

Chránička se mění na ochrannou trubku

• zachovává mechanickou ochranu
• není nutná plynotěsnost prostoru
• odpadá veškerá údržba zařízení

Vnitřní průměr chráničky nebo ochranné trubky se volí podle vnějšího průměru a délky chráněného potrubí.

Chránička má být z jednoho kusu nebo v případě dělených chrániček všechny spoje musí být svařené.

• vnitřní povrch a konce nesmí mít nerovnosti a ostré výčnělky, které by mohly při vtahování způsobit poškození povrchu vtahovaného potrubí;
• tloušťka stěny musí být volena s ohledem na velikost předpokládaného silového působení, tloušťku stěny určuje projekt stavby;
• Půlené svařované chráničky se osazují pouze na stávajících plynovodech a přípojkách z důvodu snížení nákladů: žádné balónování, odstavování zákazníků, zřizování bypassů, používání náhradního zásobování, monitoring atd.

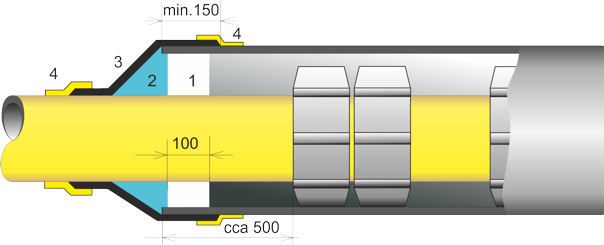

Základní konstrukce těsnění chráničky

1. Polystyrén
2. Polyuretanová pěna tvoří mechanickou ucpávku
3. Teplem smrštitelná manžeta HEPS nebo MEPS na uzavření čela chráničky
4. PE páska, pro finální zajištění manžety.


HEPS je   dělená vysoce expandovaná smršťovací manžeta, tepelně smrštitelné   výrobky se zavírací páskou WPCP. Povlak zvlášť vysoce elastického   lepidla vytváří spolehlivé utěsnění. V důsledku velké smrštivosti až 45 % přilehnou smršťovací manžety na přední konce trub těsně a čistě.

MEPS je dělená vysoce expandovaná smršťovací manžeta, tepelně smrštitelné   výrobky se zavírací páskou WPCP. Povlak zvlášť vysoce elastického   lepidla vytváří spolehlivé utěsnění. V důsledku velké smrštivosti až 36 % přilehnou smršťovací manžety na přední konce trub těsně a čistě.

Úhlové vychýlení a podélná pohyblivost spoje zůstávají po celém obvodu zachovány.
Silnostěnný zesíťovaný smršťovací materiál je podstatou vysoké odolnosti vůči rázovému namáhání a zatlačování.
Smršťovací   dělené manžety mohou se snadněji přizpůsobit jakémukoliv rozměru  na  rozdíl od gumových, které jsou pro omezený rozsah průměrů.
Doba aplikace smršťovací manžety asi 20 minut.
