Chráničky a ochranné trubky

se používají jen v nezbytných případech k jedné nebo několika z níže uvedených funkcí:

• chráničky se používají k ochraně prostoru před únikem plynu při průchodu potrubí dutými prostory s přesahem nejméně 1 m okrajů těchto prostor, případně současně mohou sloužit k ochraně plynovodního potrubí před vnějšími silovými účinky;
• ochranné trubky se používají k ochraně plynovodního potrubí před vnějšími silovými účinky.

Čelo chráničky musí být plynotěsné, doporučuje se je utěsňovat přednostně manžetami.

Čelo ochranné trubky musí být pouze zajištěno proti vniknutí nečistot.

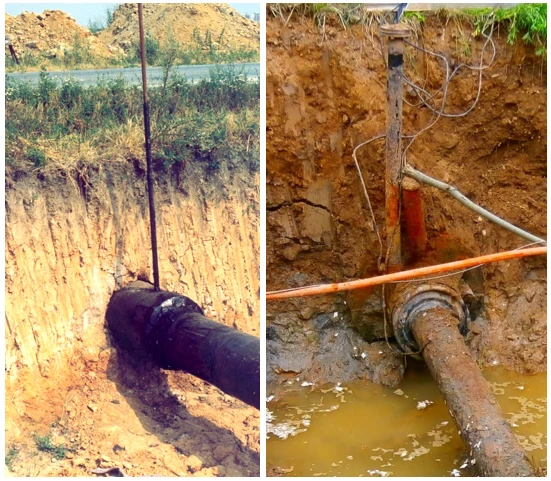

Současné konstrukce chrániček.

Obvykle betonové, plastové a u vodovodů, plynovodů a ropovodů nejčastěji chráničky ocelové.

Rozhodující je vystředění chráněného potrubí zabraňující galvanickému kontaktu chráničky s potrubím.

• Chránička – trubka nebo potrubí chránící okolní prostor před únikem plynu, případně současně plynovod před vnějšími silovými účinky;
• ochranná trubka (ochranné potrubí) – trubka nebo potrubí sloužící k ochraně plynovodu před vnějšími silovými účinky (mechanické poškození nebo nadměrné namáhání);
• musí zabezpečit volný posun potrubí při dilataci potrubí;
• nesmí být nadměrně namáháno od distančních prvků uložení;
• má být na obou koncích vystředěno.

Chránička se mění na ochrannou trubku

• zachovává mechanickou ochranu
• není nutná plynotěsnost prostoru
• odpadá veškerá údržba zařízení

Vnitřní průměr chráničky nebo ochranné trubky se volí podle vnějšího průměru a délky chráněného potrubí.

Chránička má být z jednoho kusu nebo v případě dělených chrániček všechny spoje musí být svařené.

• vnitřní povrch a konce nesmí mít nerovnosti a ostré výčnělky, které by mohly při vtahování způsobit poškození povrchu vtahovaného potrubí;
• tloušťka stěny musí být volena s ohledem na velikost předpokládaného silového působení, tloušťku stěny určuje projekt stavby;
• Půlené svařované chráničky se osazují pouze na stávajících plynovodech a přípojkách z důvodu snížení nákladů: žádné balónování, odstavování zákazníků, zřizování bypassů, používání náhradního zásobování, monitoring atd.

Materiály pro vyplnění a těsnění chrániček

Utěsnění čela chráničky metodou Anticor Syntetix^®

Anticor Syntetix^® CC (Casing Closure) je systém pro utěsnění čela nové chráničky, nebo kde jiné systémy selhaly, a je také součástí systému Anticor Syntetix^® CF (sanace a výstavba nových chrániček).

Anticor Syntetix^® CF (Casing Filler) se používá při výstavbě nových chrániček, se speciálními podmínkami jako je průchod zastavěným územím, zhoršený přístup pro opravy během provozu apod. V neposlední řadě se používá k sanaci chrániček, kdy výměna chráničky je neekonomická, nebo jiné řešení je jen obtížně realizovatelné.

Anticor Syntetix^® CC

Systém Anticor Syntetix^® CC (Casing Closure) pro uzavření chráničky, eliminuje přístup vodě a vzduchu do chráničky.  Jeho součástí je Anticor Syntetix^® Mastic. Plně syntetický materiál, který má výjimečnou přilnavost k ocelovým povrchům a povrchům z plastických hmot.

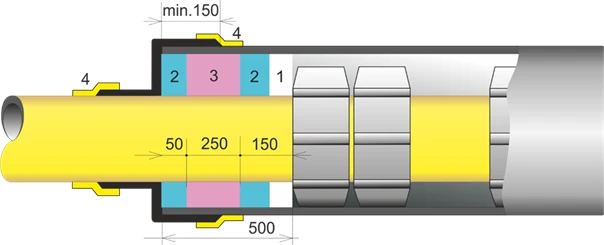

Konstrukce systému Anticor Syntetix^® CC

1. Polystyrén
2. Polyuretanová pěna tvoří mechanickou ucpávku
3. Anticor Syntetix^® Mastic, vlastní těsnící a izolační materiál
4. Teplem  smrštitelná manžeta CSEM-F na uzavření čela  chráničky a zajišťovací PE páska, pro finální zajištění manžety.

CSEM-F je dělená manžeta, speciálně vyvinutá pro těsnění čel chrániček, a vyznačuje se extrémně vysokou smršťovací schopností až 65 %.
Uzavírací systém, použitý u tohoto výrobku, umožňuje jednoduchou a rychlou aplikaci.
Plast zesílený skleněným vláknem je podstatou velké mechanické pevnosti manžety.
Separátní,  na jedné straně na proužky naříznutá výztužná manžeta, tvoří přídavnou  mechanickou ochranu a umožňuje plynulý přechod.

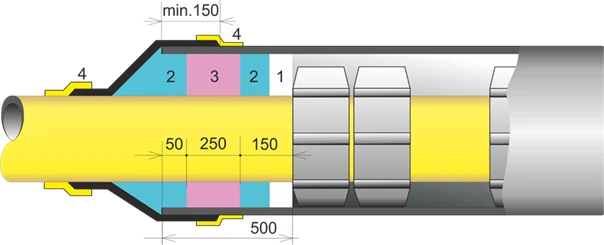

Konstrukce systému Anticor Syntetix^® CC

1. Polystyrén
2. Polyuretanová pěna tvoří mechanickou ucpávku v
3. Anticor Syntetix^® Mastic, vlastní těsnící a izolační materiál
4. Teplem smrštitelná manžeta HEPS nebo MEPS na uzavření čela chráničky a zajišťovací PE páska, pro finální zajištění manžety.

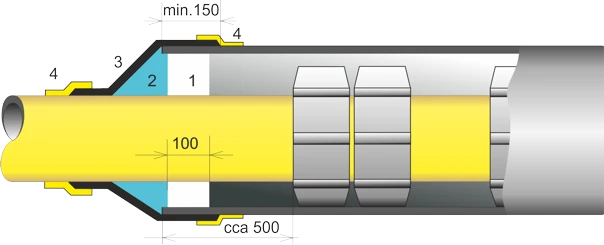

Základní konstrukce těsnění chráničky

1. Polystyrén
2. Polyuretanová pěna tvoří mechanickou ucpávku
3. Teplem smrštitelná manžeta HEPS nebo MEPS na uzavření čela chráničky
4. PE páska, pro finální zajištění manžety.


HEPS je dělená vysoce expandovaná smršťovací manžeta, tepelně smrštitelné výrobky se zavírací páskou WPCP. Povlak zvlášť vysoce elastického lepidla vytváří spolehlivé utěsnění. V důsledku velké smrštivosti až 45 % přilehnou smršťovací manžety na přední konce trub těsně a čistě.

MEPS je dělená vysoce expandovaná smršťovací manžeta, tepelně smrštitelné výrobky se zavírací páskou WPCP. Povlak zvlášť vysoce elastického lepidla vytváří spolehlivé utěsnění. V důsledku velké smrštivosti až 36 % přilehnou smršťovací manžety na přední konce trub těsně a čistě.

Úhlové vychýlení a podélná pohyblivost spoje zůstávají po celém obvodu zachovány.
Silnostěnný zesíťovaný smršťovací materiál je podstatou vysoké odolnosti vůči rázovému namáhání a zatlačování.
Smršťovací dělené manžety mohou se snadněji přizpůsobit jakémukoliv rozměru na rozdíl od gumových, které jsou pro omezený rozsah průměrů.
Doba aplikace smršťovací manžety asi 20 minut.

Anticor Syntetix^® CF

Anticor Syntetix^® CF (Casing Filler) je moderní technologie protikorozní ochrany produktovodu v chráničce, která se zakládá na těsném vyplnění prostoru mezi chráničkou a produktovodem syntetickým materiálem, který chrání produktovod a chráničku před chemickou a elektrolytickou korozí.

Zabraňuje růstu trhlin, které mohou být výsledkem koncentrace napětí, typem montáže nebo zbytkovým napětím z výroby při stresu v korozivním prostředí (SCC) Stress Corrosion Cracking (Chemické prostředí, které způsobuje SCC pro danou slitinu, je často prostředí, které je jen mírně korozivní na kov).

Použití speciální receptury syntetických produktů umožnilo výjimečnou přilnavost k ocelovým povrchům a povrchům z plastických hmot.

Po načerpání do mezipotrubního prostoru brání přístupu vody a kyslíku k jejich povrchům. Díky antioxidačním vlastnostem hmota Anticor Syntetix^® CF prodlužuje životnost tovární plastové izolace. Zpomalení degradace probíhá v celém teplotním rozsahu použití.

Neobsahuje škodlivé látky pro zdraví a životní prostředí.

Použiti Anticor Syntetix^® CF

Používá se při výstavbě nových chrániček, se speciálními podmínkami jako je průchod zastavěným územím, zhoršený přístup pro opravy během provozu apod. V neposlední řadě se používá k sanaci chrániček, kdy výměna chráničky je neekonomická, nebo jiné řešení je jen obtížně realizovatelné.

Vlastnosti produktu

• Protikorozní ochrana uvnitř chráničky.
• Je to nejúčinnější a nejlevnější způsob opravy elektrolytického zkratu v trubce pláště.
• Zastavuje korozní procesy na povrchu potrubí a vnitřní části ochranného potrubí.
• Těsně vyplňuje prostor mezi trubkami, čímž vytlačuje vodu, kyslík a vlhkost.
• Zabraňuje pronikání korozivních látek.
• Poskytuje vynikající ochranu před bludnými proudy.
• Jedná se o plně syntetický, chemicky stabilní produkt
• Obsahuje Inhibitory koroze, antioxidanty atd.
• Snižuje náklady spojené s katodickou ochranou potrubí.
• Neobsahuje složky škodlivé pro zdraví a životní prostředí.
• Stabilní vlastnosti během mnohaletého provozu.
